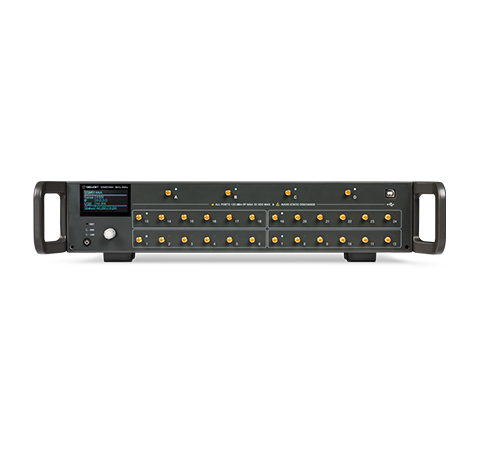

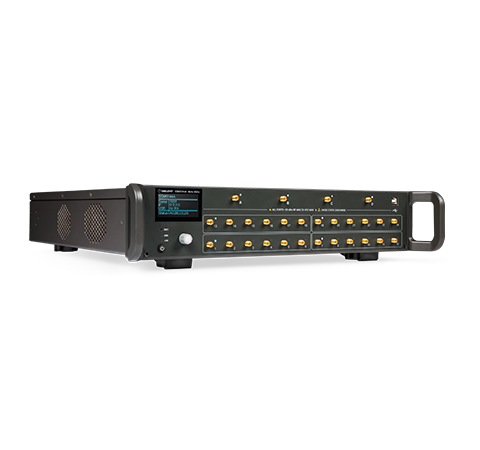

SSM5000A系列开关矩阵
SSM5000A系列
请求报价
SSM5000A 系列开关矩阵,可对网络分析仪,信号源,频谱仪等设备的测试端口数进行扩展。该系列命名为 SSM5XYZA,其中 X 代表工作频率,Y 代表合路端口数目,Z 代表分路端口数目(除以 6)。X 为 1 时,工作频率范围涵盖 9 kHz-9 GHz,X 为 3 时,工作频率范围涵盖 100 kHz - 26.5 GHz。输入端口最多 4 个,输出端口最多 24 个,支持 USB、LAN、Direct Control 通信方式,其中通过开关矩阵上的 Direct Control 接口可进一步扩展测试端口的数量,支持简化的多端口校准算法,可大大提高校准的效率,除支持 Siglent 仪器仪表外,也支持其它主流的仪器仪表产品,适配 19 英寸标准机箱,可广泛应用在天线,5G 器件模块等多端口测试环境上。
厂家
鼎阳科技
产品分类
  • 描述
  • 技术规格
  • 资料下载

产品综述

        SSM5000A 系列开关矩阵,可对网络分析仪,信号源,频谱仪等设备的测试端口数进行扩展。该系列命名为 SSM5XYZA,其中 X 代表工作频率,Y 代表合路端口数目,Z 代表分路端口数目(除以 6)。X 为 1 时,工作频率范围涵盖 9 kHz-9 GHz,X 为 3 时,工作频率范围涵盖 100 kHz - 26.5 GHz。输入端口最多 4 个,输出端口最多 24 个,支持 USB、LAN、Direct Control 通信方式,其中通过开关矩阵上的 Direct Control 接口可进一步扩展测试端口的数量,支持简化的多端口校准算法,可大大提高校准的效率,除支持 Siglent 仪器仪表外,也支持其它主流的仪器仪表产品,适配 19 英寸标准机箱,可广泛应用在天线,5G 器件模块等多端口测试环境上。

主要特性

  • 频率范围高达26.5 GHz
  • 最大输入端口数:4
  • 最大输出端口数:24
  • 支持简化的多端口校准算法
  • 支持USB,LAN,Direct Control通信方式
