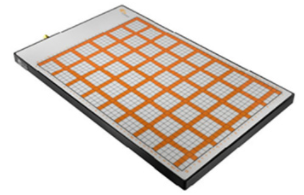

主要技术参数：
- 功能：频谱扫描、空间扫描、峰值保持、连续扫描、频谱和空间比较、脚本、限值和报告生成
- 空间扫描时间：取决于频率仪性能
- 频谱扫描时间：对于10 cm x W 10 cm的 PCB ，扫描频谱宽度为100 MHz 和 RBW为100 kHz 时，整个扫描区域的扫描时间需要 45 秒
- 频率范围：150kHz-8GHz
- 天线阵列：1218（42*29）个磁场探头
- 扫描面积：L 31.6cm*W 21.8cm
相关产品
RF1 set 近场探头组
RF1 set
RF 1近场探头组包含4个无源近场探头，用于在研发阶段测量电子模块上的电场和磁场，频率范围为30MHz到3GHz。利用RF 1探头组的探头，可以实现紧贴电子模块测量，比如贴近单个IC引脚、导线、元器件及其连接点测量，从而定位干扰信号源。通过相应地操作近场探头，能够测量出电子模块上电磁场的方向及其分布。这种近场探头小巧轻便，并具备外皮电流衰减和电屏蔽。
这种近场探头可以接到频谱分析仪或示波器的50Ω输入端。探头内部没有安装50Ω终端电阻。
【厂家】 .
【产品分类】 测试与仪器 - 电磁兼容测试 - 近场扫描测量设备
25KHz单通道光纤探头
A100-1 set
A100-1把在EFT/ESD/高频干扰影响下的模拟信号显示到示波器上。在检测电力或电子设备对高频电磁场（IEC 61000-4-3到IEC 61000 -4-6）的抗干扰性时，该系统特别适合于检测模拟信号。
对电磁场进行给定的调制时会对模拟信号产生影响，A100，A200和A300系列模拟信号测量系统能够快速识别到这些影响。
该探头包含一个传感器，这个传感器测量受测物中的模拟信号，并把测得的模拟信号转化为光信号。光信号通过光纤传到示波器的光学输入端；光学输入端再把光信号转化为电子模拟信号。示波器可以显示这些信号，或用它们来控制其他设备。
【厂家】 .
【产品分类】 测试与仪器 - 电磁兼容测试 - 近场扫描测量设备
25KHz双通道光纤探头
A100-2
A100-2把在EFT/ESD/高频干扰影响下的模拟信号显示到示波器上。在检测电力或电子设备对高频电磁场（IEC 61000-4-3到IEC 61000 -4-6）的抗干扰性时，该系统特别适合于检测模拟信号。
对电磁场进行给定的调制时会对模拟信号产生影响，A100，A200和A300系列模拟信号测量系统能够快速识别到这些影响。
该探头包含一个传感器，这个传感器测量受测物中的模拟信号，并把测得的模拟信号转化为光信号。光信号通过光纤传到示波器的光学输入端；光学输入端再把光信号转化为电子模拟信号。示波器可以显示这些信号，或用它们来控制其他设备。
【厂家】 .
【产品分类】 测试与仪器 - 电磁兼容测试 - 近场扫描测量设备
