M4i.77xx-x8 - 32 通道数字波形采集器

• 高达720 MBit/s 时间分析模式下的采集速率
• 在标准时钟模式（允许时钟差距）高达700 Mbit / s的DDR采样率
• 差分接口模式(LVDS, (LV)PECL, (N)ECL 和其它差分信号)
• 可编程时钟延迟
• 单端接口模式的逻辑电平：1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5.0V
• 超快的PCI Express x8 Gen 2 接口
• 4 GByte 板载内存(高达1 GBit 每通道)
• FIFO 持续数据流模式
• 模式： 单次、 多次、 门采样、 时间戳
• 使用 AND/OR函数的触发输入和输出
• 一个系统能同步8块板卡

M4i.77产品简介

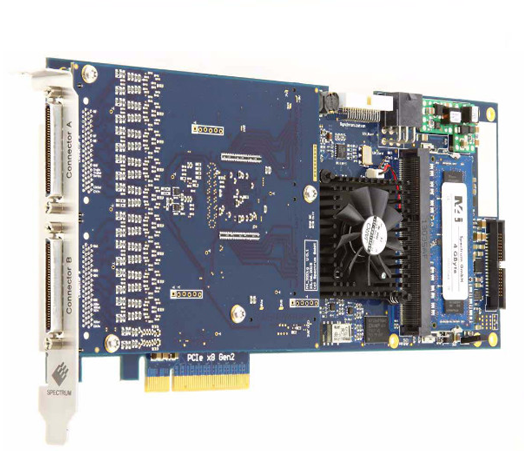

       M4i.77xx-x8系列数字波形采集（逻辑分析仪）卡包含有32个同步通道，单端（可编程阈值电平）或差分。大容量板载存储器可以分段来记录不同的波形序列。该卡具有PCI Express x8 Gen 2接口，提供了出色的数据流性能，能支持3 GB / s的数据传输速率（超过24 Gbit/s），即使在满采样率下所有通道都可以连续采集记录。

应用领域

• 芯片测试
• 网络安全
• 测控系统
• 逻辑分析仪
